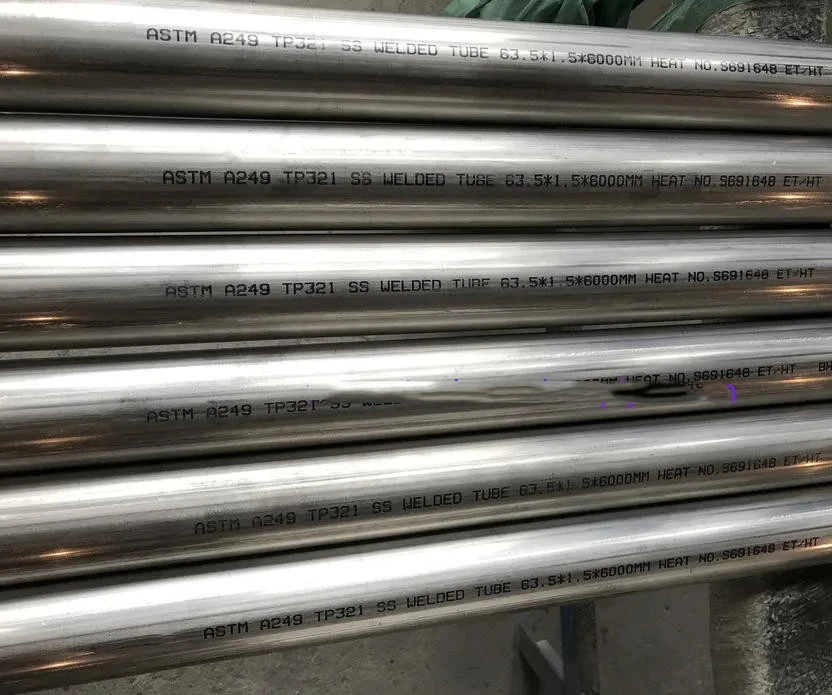

ASTM A249 TP321H kirkkaat hehkutetut hitsatut putket
UNS-numero: S32109
Terästyyppi: Austeniittista ruostumatonta terästä
Pintakäsittely: Kirkkaasti hehkutettu (BA)
Ulkohalkaisija: 6,35 mm – 114,3 mm (1/4" – 4-1/2")
Seinän paksuus: 0,5-4,0 mm
Pituus: 3 m, 6 m, 9 m, 12 m tai mukautettu pituus
Muoto: Pyöreä
Hitsaustyyppi: Pitkittäinen TIG-hitsattu
Päät: tasainen pää, neliömäinen
Tarkastus: 100 % pyörrevirtatesti (ET) tai hydrostaattinen testi
Sertifiointi: FI 10204 3.1 MTC
Mitä eroa on ASTM A249 TP321H:lla ja TP321:llä?
ASTM A249 TP321H hitsatut letkut on suunniteltu erityisesti korkean lämpötilan lämmönsiirtojärjestelmiin, kuten kattiloihin, tulistimeen, uudelleenlämmittimiin, lauhduttimiin ja lämmönvaihtimiin. Tavalliseen TP321:een verrattuna TP321H:n hiilipitoisuus on 0,04–0,10 %, mikä parantaa huomattavasti virumislujuutta ja pitkäaikaista rakenteellista vakautta korkeissa lämpötiloissa; se minimoi kromikarbidin saostumisen hitsauksen ja pitkäaikaisen käytön aikana-ja parantaa siten rakeidenvälisen korroosionkestävyyttä.
ASTM A249 TP321H ruostumattomasta teräksestä valmistettujen pyöreiden putkien toimittaja
GNEE Stainless Steelin toimittamaa ASTM A249 TP321H kirkas-hehkutettua hitsattua letkua on saatavana ulkohalkaisijaltaan 6,35–114,3 mm ja seinämänpaksuudella 0,5–4,0 mm, mukautetuilla pituuksilla jopa 12 metriin. Valmistettu käyttämällä tarkkuuskylmävalssattua ruostumatonta teräsnauhaa, automaattista TIG-hitsausta ja kirkasta hehkutusprosessia suojaavassa ilmakehässä, ja siinä on oksidivapaa metallipinta, jonka tyypillinen karheus Ra on pienempi tai yhtä suuri kuin 0,8 μm; nämä pintaominaisuudet auttavat vähentämään hilseilyä, parantamaan lämmönsiirtotehokkuutta ja alentavat puhdistuskustannuksia.
ASTM A249 TP321H lämmönvaihdinletku soveltuu 800–900 asteen käyttölämpötiloille ja kestää ajoittain korkeita lämpötiloja jopa noin 950 asteeseen käyttöolosuhteista riippuen, joten se sopii erityisen hyvin teollisuuden tiukkoihin materiaalivaatimuksiin, kuten petrokemianteollisuuteen, sähköntuotantoon, lannoitteiden tuotantoon ja öljyntuotantoon.
ASTM A249 TP321H ruostumattoman teräsputken tekniset tiedot
| Tuotteen nimi | ASTM A249 TP321H kirkkaat hehkutetut hitsatut putket |
| Vakio | ASTM A249 / ASME SA249 |
| Materiaaliluokka | TP321H ruostumatonta terästä |
| UNS-numero | S32109 |
| Terästyyppi | Austeniittista ruostumatonta terästä |
| Valmistusprosessi | Kylmävalssattu nauha → automaattinen TIG/laserhitsaus → kirkas hehkutus (BA) → pyörrevirtatesti → oikaisu → leikkaus |
| Pintakäsittely | Bright Hehkutettu (BA), Smooth ID & OD, Metallic Bright Finish |
| Ulkohalkaisija (OD) | 6,35 mm – 114,3 mm (1/4" – 4-1/2") |
| Seinän paksuus | 0,5 mm – 4,0 mm |
| Pituus | 3 m, 6 m, 9 m, 12 m tai mukautettu pituus |
| Muoto | Pyöristää |
| Hitsaustyyppi | Pituussuuntainen TIG-hitsattu |
| Päättyy | Plain End, Square Cut |
| Tarkastus | 100 % pyörrevirtatesti (ET) tai hydrostaattinen testi |
Kemiallinen koostumus
| Elementti | C | Si | Mn | P | S | Cr | Ni | Ti |
|---|---|---|---|---|---|---|---|---|
| Alue | 0.04–0.10 | Pienempi tai yhtä suuri kuin 1,00 | Pienempi tai yhtä suuri kuin 2,00 | Pienempi tai yhtä suuri kuin 0,045 | Pienempi tai yhtä suuri kuin 0,030 | 17.0–19.0 | 9.0–12.0 | Suurempi tai yhtä suuri kuin 5 × C–0,70 |
Mekaaniset ominaisuudet
| Omaisuus | Arvo |
|---|---|
| Vetolujuus | Suurempi tai yhtä suuri kuin 515 MPa |
| Tuottovoima | Suurempi tai yhtä suuri kuin 205 MPa (0,2 % offset) |
| Pidentymä | Suurempi tai yhtä suuri kuin 30 % (50 mm:n pituus) |
| Kovuus (HB) | Pienempi tai yhtä suuri kuin 217 |
| Kunto: Liuos hehkutettu 920–1150 asteessa ja jäähdytetty nopeasti. |
ASTM A249 SS 321H putken toleranssit
|
OD koko |
Toleranssit, tuumaa |
||
|
OD, |
Seinä |
Leikata |
|
|
Alle 1 |
±0.004 |
Kaikki koot |
+1/8–0 |
|
1 - 1-1/2 |
±0.006 |
||
|
Yli 1-1/2-2 |
±0.008 |
||
|
Yli 2 - 2-1/2 |
±0.010 |
+3/16–0 |
|
|
Yli 2-1/2-3 |
±0.012 |
||
|
Yli 3-4 |
±0.015 |
||
|
Yli 4-5 |
+0.015 – 0.025 |
||
Napsauta ladataksesi tiedot ASTM A249 ruostumattomista teräsputkista.
ASTM A249 TP321H vs. ASTM A213 TP321H
Olennainen ero on, että ASTM A249 TP321H ohjaa hitsattuja austeniittista teräskattilaa ja lämmönvaihdinputkia, kun taas ASTM A213 TP321H kattaa näiden putkien saumattomat versiot. Molemmilla on täsmälleen samat korkean -lämpötilojen "H"-kemiat ja materiaaliominaisuudet, mutta ne käyvät läpi erilaisia valmistusprosesseja.
UNS S32109 Hitsatut putkisovellukset
Teollisuuskattilat ja lauhduttimet
Petrokemian ja jalostamoiden prosessiputkistot
Sähköntuotanto (fossiiliset polttoaineet ja ydinvoima)
Korkean lämpötilan{0}}lämmönvaihtimet
Jos hankit tai määrität näitä putkia projektia varten, anna seuraavat tiedot:
Mikä on vaadittu ulkohalkaisija (OD) ja seinämän paksuus?
Mitkä ovat odotetut käyttölämpötilat ja -paineet?
Mikä on vaadittu määrä tai tietty tehtaan toimituspituus?
Voin auttaa tarkistamalla saatavuuden ja mittatoleranssit sekä tarjoamalla sinulle kilpailukykyisimmän hinnan.
Laadunvalvonta
Ennen tehtaalta lähtöä ruostumattomasta teräksestä valmistetut putket käyvät läpi perusteellisen arvioinnin, mukaan lukien hydrostaattiset testit tai pyörrevirtatestit (ECT), vetokokeet ja kovuustestit sekä litistys-, leveys- ja käänteiset{0}}taivutustestit hitsin eheyden varmistamiseksi.
Laadukas-pakkaus
Päädyn suojaus: Molemmissa päissä on lujat muovisuojat{0}}, jotka estävät pölyn pääsyn sisäseiniin ja suojaavat päitä iskun aiheuttamalta muodonmuutokselta.
Pinnan kääre:
Kirkkaat hehkutetut (BA) putket: Yksittäin muovipusseihin pakattu, sitten kerroksittain pakattu.
Marinoidut (AP) putket: Täysin kääritty vedenpitävään kudotuun kankaaseen tai VCI:n ruosteenesto-kalvoon.
Vahvistetut puiset laatikot: Lämmönvaihdinputkille GNEE velvoittaa kaasutusvapaiden -vanerilaatikoiden käytön (kansainvälisten vientistandardien ISPM-15 mukaiset).
